Приложение

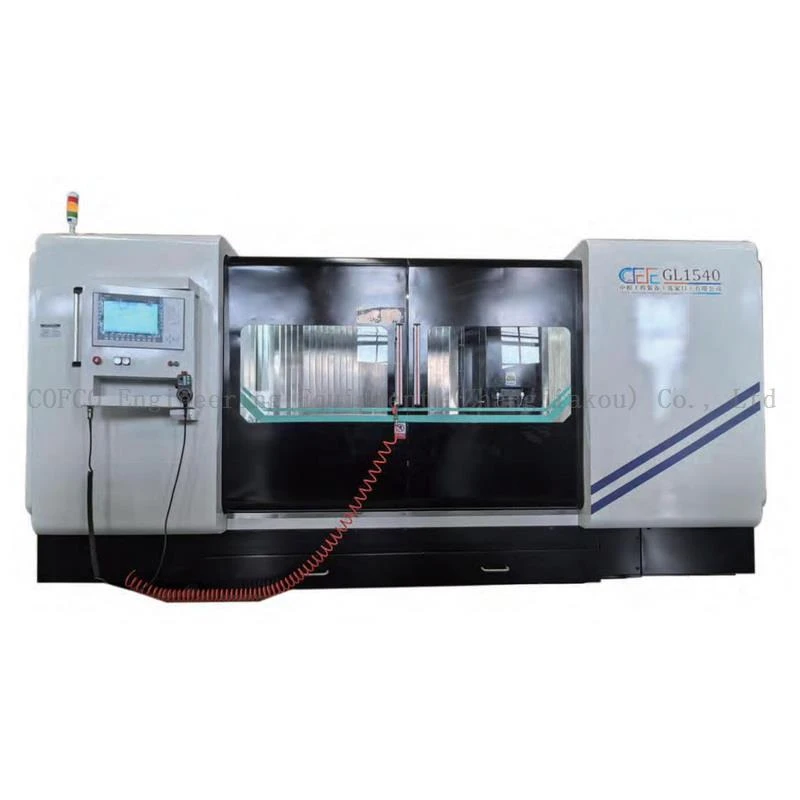

Тази високоскоростна машина за набраздяване е проектирана за високо-прецизно и високо{1}}скоростно набраздяване (гравиране) на смилащи ролки на валцова мелница. Той се използва широко в мелници за брашно и заводи за производство на оборудване за обработка на зърно за механична обработка и възстановяване на смилащи ролки, осигурявайки висока точност, стабилна производителност и подобрена производствена ефективност.
Подходящо е за модерни линии за обработка на ролки на валцова мелница, изискващи автоматизирани, високо-скоростни и прецизни операции по набраздяване.
Характеристики
Корпусът на машината за високоскоростно флютиране и основните компоненти приемат интегриран процес на леене за висока твърдост, стабилност и издръжливост.
Външният корпус е изработен от високо-качествени стоманени плочи с модулен дизайн на сглобяване, осигуряващ висока структурна здравина и привлекателен външен вид.
Оборудван с 12-инчов HMI сензорен екран на Siemens с изцяло китайски потребителски интерфейс за лесна и интуитивна работа.
Системата за управление използва PLC система за индустриална автоматизация на Siemens и двигатели за надеждна работа и стабилно управление.
Линейните направляващи и сферичните винтове се доставят от HIWIN (Тайван), осигурявайки висока точност и дълъг експлоатационен живот.
Системата за индексиране използва 320-градусова прецизна индексираща глава от YANG XIN (Тайван) за точно позициониране.
Редукторът използва продукти на марката MOTOVARIO (Италия) за стабилна трансмисия и дълъг експлоатационен живот.
Лагерите са прецизни лагери NSK, осигуряващи висока точност, гладка работа и удължен експлоатационен живот.
Висока скорост на обработка, достигаща до 9 пъти по-бърза от конвенционалните флютинг машини.
Поддържа двупосочно набраздяване, позволявайки обработка напред и назад на един и същи или два канала.
Удобна-за потребителя операция „plug-and-play“-не се изисква програмиране, само настройка на инструмента и въвеждане на параметри.
Оборудван със система за автоматично подравняване на инструмента, позволяваща компенсация и настройка на инструмента на всеки етап на обработка.
Модулният дизайн на корпуса подобрява както естетиката на машината, така и здравината на конструкцията.
Първата високоскоростна флейтинг машина в индустрията, достигаща 90 m/min скорост на рязане, представляваща напреднала местна технология.
|
Елемент |
Спецификация |
|
Височина на центъра (шпиндел на индексираща глава към работна маса) |
245 мм |
|
Диапазон на диаметъра на ролката |
Φ70 – Φ400 mm |
|
Максимална дължина на ролката |
По-малко или равно на 1500 mm |
|
Плътност на набраздяване |
10 – 1500 флейти/обиколка |
|
Ъгъл на набраздяване |
Регулируем под всякакъв ъгъл |
|
Максимална възвратно-постъпателна скорост |
90 м/мин |
|
Препоръчителна скорост на подаване на жлебове |
70 м/мин |
|
Препоръчителна скорост на връщане |
70 м/мин |
|
Мощност на двигателя за подаване на ос X- |
7 kW |
|
Мощност на двигателя на W-ос |
2 kW |
|
Y-Мощност на двигателя за подаване на оста |
1,5 kW |
|
Мощност на двигателя за подаване на Z{0}}ос |
1 kW |
|
Мощност на хидравличната маслена помпа |
0,035 kW |
|
Габаритни размери (Д × Ш × В) |
4554 × 1640 × 2158 мм |
|
Тегло на машината |
9000 кг |
